  • 示波器

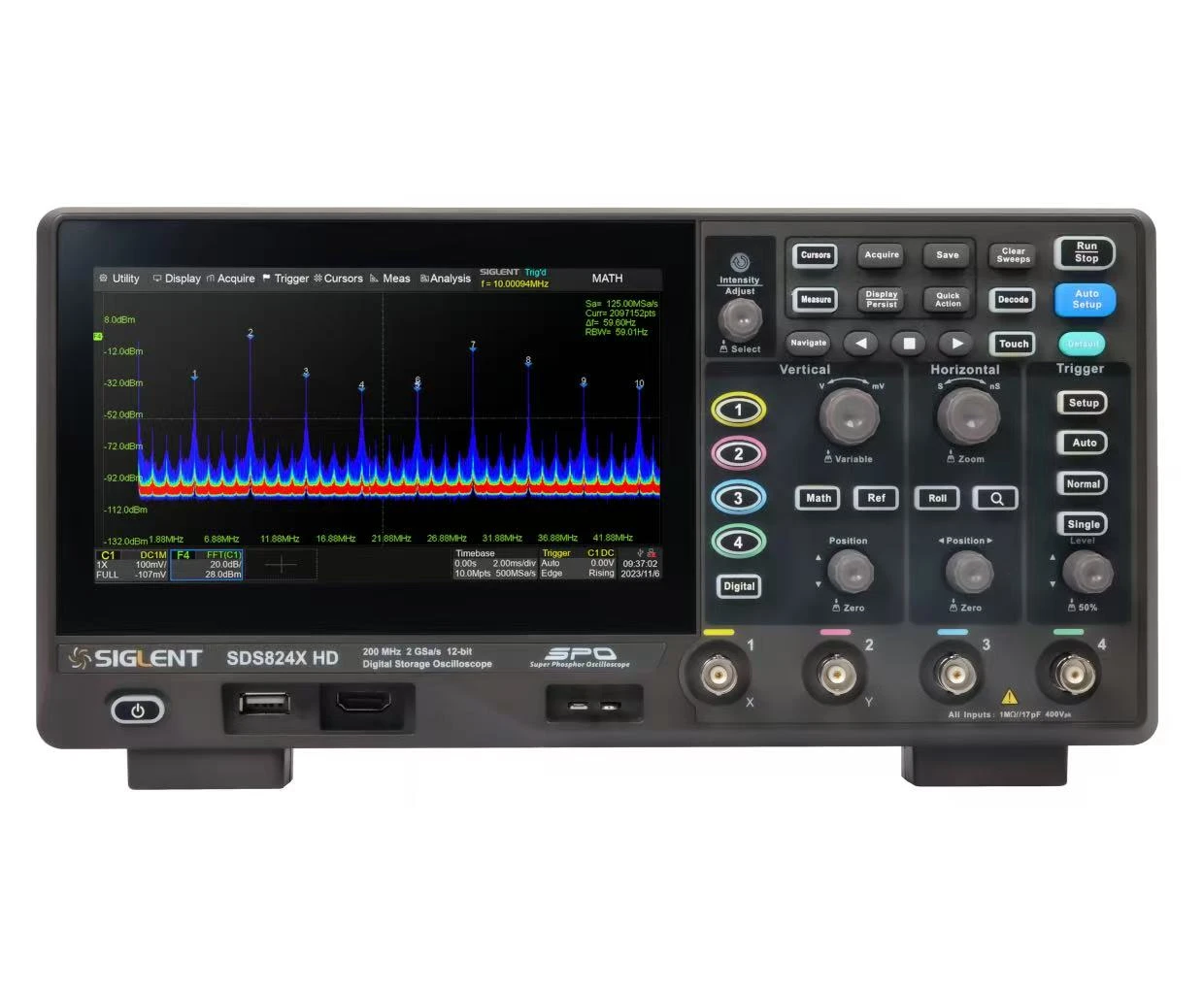

示波器
品牌：鼎阳
型号：SDS800X HD系列
SDS800X HD系列示波器面向高性能测试应用，提供70 MHz至200 MHz的带宽范围，适用于多种精密电子设备的测试与调试。该系列同样支持2至4个模拟通道，并可选配扩展，满足多样化测试需求。其高达2 GSa/s的采样率和500,000 wfm/s的波形捕获率，确保快速捕捉瞬态信号。12-bit的垂直分辨率结合100 Mpts的存储深度，为用户带来清晰、详尽的波形数据，是工程师进行电路设计与故障排查的得力助手。

联系我们

联系电话
WhatsApp
邮箱
产品介绍
SDS800X HD系列数字示波器搭载12-bit高分辨率ADC，配备长存储深度，可精准捕获并分析复杂信号。该系列支持高效的电源分析与极佳的环路响应测试，提供丰富的触发、串行协议解码及16路数字逻辑分析功能，结合强大的数学运算能力，全面满足嵌入式设计、电源开发和高速信号测试需求。
产品参数
  • 垂直分辨率：12-bit
  • 带宽：70/100/200 MHz
  • 存储深度：50/100 Mpts
  • 实时采样率：2 GSa/s
  • 波形捕获率：50万帧/秒（Sequence模式）

  • 7英寸触摸屏，支持外接鼠标键盘


产品型号模拟带宽通道数垂直分辨率最高实时采样率最大存储深度最高波形捕获率
SDS824X HD200 MHz412-bit2 GSa/s100 Mpts500,000 wfm/s
SDS822X HD200 MHz212-bit2 GSa/s100 Mpts500,000 wfm/s
SDS814X HD100 MHz412-bit2 GSa/s50 Mpts500,000 wfm/s
SDS812X HD100 MHz212-bit2 GSa/s50 Mpts500,000 wfm/s
SDS804X HD70 MHz412-bit2 GSa/s50 Mpts500,000 wfm/s
SDS802X HD70 MHz212-bit2 GSa/s50 Mpts500,000 wfm/s
