  • 矢量网络分析仪

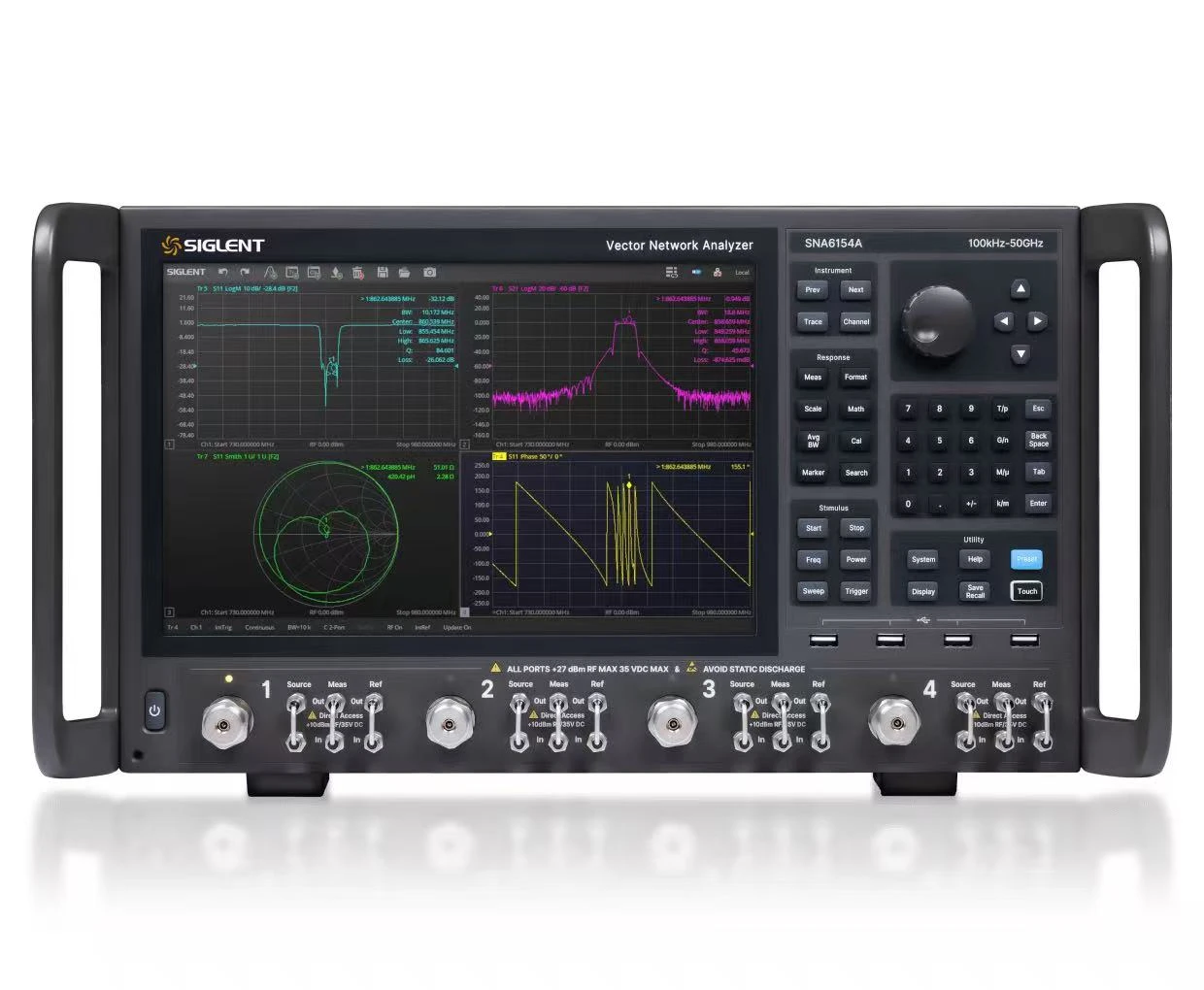

矢量网络分析仪
品牌：鼎阳
型号：SNA6000A系列
SNA6000A系列是鼎阳科技的高端矢量网络分析仪，拥有高达50 GHz的测量频率，支持4端口S参数全面测量。其强大的差分测量与时域分析能力，让其在高频器件测试中脱颖而出。支持多种校准方法和极限测试功能，确保测量结果的精准与可靠。

联系我们

联系电话
WhatsApp
邮箱
产品介绍
SNA6000A系列矢量网络分析仪是一款高性能多功能的测试平台，具备从基础频段至110 GHz毫米波频段的全面测量能力。该系列集成多端口开关矩阵系统，可高效完成复杂多端口器件的自动化测试；支持高精度时域分析及信号完整性测量，适用于高速数字电路和射频系统的验证与调试。设备还能够对材料介电特性进行精确表征，广泛应用于新型材料研究与开发。在芯片测试方面，SNA6000A系列支持单次连接实现多参数测量，大幅提升测试效率；同时具备出色的OTA（空中测试）性能，是5G、毫米波通信及天线系统研发与验证的理想测试解决方案。
产品参数

  • 频率范围：100 kHz~50 GHz

  • 动态范围：135 dB
  • 中频带宽范围：1 Hz~10 MHz
  • 输出功率设置范围：-60 dBm ~ +20 dBm
  • 支持4端口S参数测量、差分（平衡）测量、时域分析、标量混频器测量等等

  • 可选配电子校准件、开关矩阵、机械开关


产品型号输出频率范围端口数频率分辨率幅度分辨率中频带宽范围输出功率设置范围动态范围前面板跳线
SNA6034A100 kHz - 26.5 GHz41 Hz0.05dB1 Hz-10 MHz-60 dBm ~ +20 dBm135dB/
SNA6032A100 kHz - 26.5 GHz21 Hz0.05dB1 Hz-10 MHz-60 dBm ~ +20 dBm135dB/
SNA6024A100 kHz - 13.5 GHz41 Hz0.05dB1 Hz-10 MHz-60 dBm ~ +20 dBm135dB/
SNA6022A100 kHz - 13.5 GHz21 Hz0.05dB1 Hz-10 MHz-60 dBm ~ +20 dBm135dB/
SNA6134A100 kHz - 26.5 GHz41 Hz0.05dB1 Hz-10 MHz-60 dBm ~ +20 dBm135dB有
SNA6132A100 kHz - 26.5 GHz21 Hz0.05dB1 Hz-10 MHz-60 dBm ~ +20 dBm135dB有
SNA6124A100 kHz - 13.5 GHz41 Hz0.05dB1 Hz-10 MHz-60 dBm ~ +20 dBm135dB有
SNA6122A100 kHz - 13.5 GHz21 Hz0.05dB1 Hz-10 MHz-60 dBm ~ +20 dBm135dB有
SNA6144A100 kHz - 44 GHz41 Hz0.05dB1 Hz-10 MHz-60 dBm ~ +20 dBm135dB有
SNA6142A100 kHz - 44 GHz21 Hz0.05dB1 Hz-10 MHz-60 dBm ~ +20 dBm135dB有
SNA6154A100 kHz - 50 GHz41 Hz0.05dB1 Hz-10 MHz-60 dBm ~ +20 dBm135dB有
SNA6152A100 kHz - 50 GHz21 Hz0.05dB1 Hz-10 MHz-60 dBm ~ +20 dBm135dB有
